TALLER ELECTRICIDAD BASICA


CIRCUITO SERIE:


Ejercicios:


1. Menciónese tres reglas para la corriente, el voltaje y la resistencia en un circuito en serie.
2. Para una corriente dada, ¿Por qué entre mas grandes la resistencia, mayor caída de voltaje a través de ella.?
3. Dos focos de 300W a 120V se conectan en serie a través de una línea de alimentación de 240V. Si el filamento de uno de los focos se quema ¿El otro sigue funcionando? ¿Por qué? Con el circuito abierto , ¿cuál es el voltaje a través de la fuente? ¿Cuál es el voltaje a través de cada foco?
4. Demuestre que VT = V1 + V2 + V3, entonces Rt = R1+R2+R3.
5. En una cadena resistiva en serié. ¿Por qué la R más grande disipa la mayor cantidad de potencia?
6. Menciónese una aplicación de los circuitos en serie.
7. ¿Por qué las reglas para componentes en serie son validas para circuitos de cd y ca?
8. Un circuito consta de una fuente de voltaje de 10V y de una resistencia R de 10 ohm ¿ Cuál es el valor de la corriente en este circuito? ¿Qué resistencia R2 debe añadirse en serie con R1 para reducir la corriente a la mitad? Háganse diagramas para este circuito.
9. Dibújese un diagrama en el que se muestren dos resistencias, R1 y R2, conectadas en seríe a una fuente de 100V . a)si la caída de voltaje IR a través de R1 es de 60 V, ¿ cual es la caída de voltaje IR a través de R2? B) Indíquese en el diagrama, la polaridad de las caídas de voltaje a través de R1 y R2 . c) Si la corriente que circula a lo largo de R1 es de 1 amperio, ¿ Cual es la corriente que circula por R2? D) ¿Cuál es la resistencia total a través de la fuente de voltaje, ¿Cuál es el voltaje a través de R1 y de R2?
10. ¿ Qué resistencia R1 debe añadirse a un circuito en serie que tiene una R2 de 100 ohmios para limirtar la corriente a 0.3 Amp., cuando se aplica un voltaje de 120V? Dibújese un diagrama que muestre el circuito . ¿ Cual es la potencia disipada por cada resistencia?.
11. Un foco de 100 W consume, normalmente, 0.833 amp, mientras que uno de 200W consume una corriente de 1.666 amp. de la línea de alimentación de 120V. Demuéstrese que si estos focos se conectan en serie a una línea de alimentación de 240V y las resistencias no cambian, la corriente que circula en ambos focos es de 1.11 amperios.
12. Para el circuito que se muestra en la figura, encuéntrese el valor de R2.


SOLUCION:


1.1El voltaje entregado por la fuente se divide entre la cantidad de dispositivos eléctricos en un circuito
1.2 La corriente es la misma para todo el circuito en serie
1.3 La resistencia total de todo el circuito es la sumatoria de todas las resistencias individuales

2. Por que se esta presentando una oponencia a la corriente y por lo tanto el voltaje disminuye por que no hay un paso de corriente muy fuerte por acción de la resistencia

3. Cuando dos resistencias están conectadas en serie y uno de estos se daña o deja de funcionar el circuito no funciona, por que cada dispositivo esta conectado en forma de cadena y si uno falla el resto también, ademas de que la potencia eléctrica y el voltaje se diferencian en cada resistencia.

4. VR1=IT*R1= (1.188A*11OHM) =13.68V
VR2=IT*R2= (1.188A*33OHM) =39.20V
VR3=IT*R3=(1.188A*57OHM)=67.71V

VT=VR1+VR2+VR3=13.68V+39.20V+67.71V=120.59V


RT=R1+R2+R3=11OHM+33OHM+57OHM=101OHM


5. Por que al haber una resistencia más grande, la corriente tiene paso con dificultad por lo que la potencia se hace más pequeña.

6. las luces navideñas

7. Son validas para circuitos de cd y ca por que solo son tipos de corrientes, entonces en un circuito en serie puede trabajar tanto CA como CD.

8.
I T=VT/RT=10V/10OHM=1A


9.



VR2=VT-VR1=100V-60V=40V


R1=V/I=60 v/1 A=60OHM
R2=V/I=40 v/1 A=40 OHM
RT=R1+R2=60 OHM+40 OHM=100OHM

LA CORRIENTE QUE CIRCULA POR R2=1A POR QUE LA I ES IGUAL PARA TODO EL CIRCUITO.


10.

IT=VT/RT=120V/100OHM=1.2A

Le sumamos ahora una Resistencia de más

RT=260OHM+100OHM=360OHM

IT=VT/RT=120V/360OHM=0.333A
11.

PT=100W+200W=300W

IT=PT/VT=300W/240V=1.25A
12.
. Vr1=P1/I1=100W/1.25A=80V
Vr2=P2/I2=200W/1.25A=160V

R1=V1/I1=80V/1.25A=64OHM
R2=V2/I2=160V/1.25A=128OHM

RT=64OHM+128OHM=192OHM
Circuito en paralelo:


1. Se conectan dos ramas a traves de una fuente de voltaje de 90 voltios. Por cada rama circula una corriente de 5 amperios. ¿Cuál es el valor de la resistencia equivalente total RT?
2. ¿Qué resistencia R en paralelo con una de 50KΩ dara como resultado una RT de 25KΩ?
3. Seleccione la respuesta correcta.
- Cuando dos resistencia se conectan en paralelo,
a. La corriente que circula por ambas es la misma
b. El voltaje a traves de cada resistencia es la misma.
c. La resistencia combinada es igual a la suma de las dos resistencias.
d. Cada resistencia debe tener el mismo valor.

4. Dos resistencias, R1 y R2, de 15 y 45Ω respectivamente, se conectan en paralelo a través de una bateria de 45V.
a. Dibujese un diagrama.
b. ¿Cuál es el voltaje a traves de R1 y R2?
c. ¿Cuáles son los valores de las corrientes que circulan en R1 y R2?
d. ¿Cuál es el valor de la corriente que circula por la línea principal?
e. Calcule el valor de la Rtotal.

5. Se conectan dos resistencias, R1 y R2, en paralalelo a traves de una fuente de voltaje de 60V. La corriente total que circula por la linea principal es de 10amperios. La corriente I1 que circula a lo largo de R1 es de 4 amperios. Dibuje un diagrama del circuito y proporcione los valores de las corrientes I1 e I2 y de las resistencias R1 y R2. ¿ Cual es el valor de la resistencia equivalente de las dos ramas a traves de la fuente de voltaje?.

SOLUCION:

1.

I1=5A

I2=5A

RT=VT/IT=90V/10A=9OHM

2.
RT=1/ (1/50KOHM+1/50KOHM) =1/ (2/50) =50/2=25K OHM
3.
La RTA es la B: el voltaje en un circuito paralelo es el mismo
4.


b. El voltaje en R1 y R2 es 45 voltios por que el voltaje en un circuito
paralelo es el mismo para todos los puntos.

c. I1=VR1/R1=45V/45OHM=1 A
I2=VR2/R2=45V/15OHM0=3 A

d. IT=VT/RT=45V/11.25OHM=4 A

e. RT=1/ (1/15+1/45) =1/ (4/45)=45/4=11.25OHM


5.
I1:4A
I2:6A
R1=V/I=60V/4A=15OHM
R2=V/I=60 v/6A=10OHM
RT=1/(1/15+1/10)=1/(5/30)=30/5=6OHM
Circuito mixto:


1. En un circuito mixto, ¿ cómo puede determinarse qué resistencias se encuentran en serie y cuáles en paralelo?.

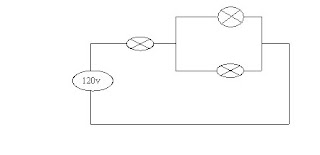

2. Dibuje un diagrama en el que se muestre un banco formado por dos resistencias que esté en serie con otra resitencia.
3. Explique por qué se conectan componentes en serie-paralelo y múestre un circuito que sirva como ejemplo de su explicación.
4. Mencione dos diferencias entre un circuito abierto y un cortocircuito.
5. Explique la diferencia entre la división de voltaje y la corriente.
6. Dos resistores de 10Ω se encuentran en serie con una fuente de 100V. Expliqué por qué al agregar en serie una tercera resistencia R de 10Ω, la corriente I disminuye. B) Dos resistores de 10Ω, están en paralelo con una fuente de 100V. Si se añade en paralelo una tercera resistencia R de 10Ω, explique por qué aumenta la corriente I total.

SOLUCION:

1. Por su forma de conexión, es decir, si están ubicados en una sola línea del cable están en serie, de lo contrario si están ubicados en dos cables están en paralelo, aunque puede existir que por ejemplo dos resistencias estén en serie pero pueden estar en paralelo con otras dos resistencias en serie, la idea es observar muy bien la forma en que este conectado el circuito.

2.

3.



Las aplicaciones que se dan para el circuito mixto pueden ser para integrados o conexiones de electrodomésticos, etc., ya que es un circuito que se puede hacer tan complejo y grande como se quiera.

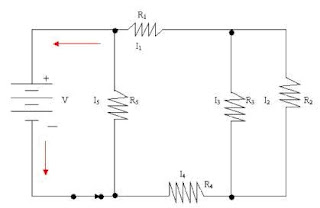

En la figura anterior vemos un circuito mixto con 5 resistencias, 3 en paralelo y las otras 2 en serie; las paralelas están en serie con las resistencias que están en serie.

4. Corto circuito en un sistema eléctrico, es cuando tú unes dos polos opuestos sin un consumo de energía intermedio o sea los conectas directamente.En cambio el circuito abierto, es cuando hay algo que interrumpe el paso de dicha corriente como por ejemplo un interruptor o llave.
Cortocircuito:
Fallo en un aparato o línea eléctrica por el cual la corriente eléctrica pasa directamente del conductor activo o fase al neutro o tierra, entre dos fases en el caso de sistemas polifásicos en corriente alterna o entre polos opuestos en el caso de corriente continua.
El cortocircuito se produce normalmente por fallos en el aislante de los conductores, cuando estos quedan sumergidos en un medio conductor como el agua o por contacto accidental entre conductores aéreos por fuertes vientos o rotura de los apoyos.

Circuito abierto: es un circuito en el cual no circula la corriente eléctrica por estar éste interrumpido o no comunicado por medio de un conductor eléctrico. El circuito al no estar cerrado no puede tener un flujo de energía que permita a una carga o receptor de energía aprovechar el paso de la corriente eléctrica y poder cumplir un determinado trabajo. El circuito abierto puede ser representado por una resistencia o impedancia infinitamente grande.

5. Para la medición de voltaje y corriente en un circuito mixto hay que realizarlo por zonas, es decir dividir el circuito mentalmente en zonas seriales y paralelas, en el caso de las series la corriente será la misma y habrá que calcular el voltaje, en el paralelo el voltaje es el mismo y habrá que calcular la corriente; pero hay que tener en cuenta que a la hora de sacar los valores totales hay que revisar en que forma están conectados los circuitos, observar si por ejemplo dos resistencias en serie están en paralelo con otras dos resistencias en serie, e este caso habría que realizar calculó dependiendo del caso en que nos encontremos, entonces para este caso habría que realizar los cálculos despejando primero los valores equivalentes y luego sumar estos mismos para que nos de el valor propio del circuito mixto.

6. la corriente es igual para el circuito en serie, por lo tanto agregando una resistencia de mas la corriente debe continuar igual.

b. En el caso de que hayan 3 resistencias y una se dañe en paralelo, la corriente aumenta ya que la corriente se dividiría entre menos resistencias, dando la corriente de la R que se daño a las otras dos.
