ACOMETIDA ELECTRICA

Acometida Eléctrica:

Se entiende por acometida, la parte de la instalación eléctrica que se construye desde las redes públicas de distribución hasta las instalaciones del usuario, y está
Conformada por los siguientes componentes:

Punto de alimentación
Conductores
Ductos
Tablero general de acometidas
Interruptor general
Armario de medidores

RECOMENDACIONES GENERALES:

Los conductores de la acometida deberán ser continuos, desde el punto de conexión de la red hasta los bornes de la entrada del equipo de medida.
No se aceptarán empalmes, ni derivaciones, en ningún tramo de la acometida. En la caja o armario de medidores deberá reservarse en su extremo una longitud del conductor de la acometida suficiente que permita una fácil conexión al equipo de medida.

TIPOS DE ACOMETIDAS:

Aéreas: Desde redes aéreas de baja tensión la acometida podrá ser aérea para cargas instaladas iguales o menores a 35 kW.

Subterráneas: Desde redes subterráneas de baja tensión, la acometida siempre será subterránea. Para cargas mayores a 35 Kw. y menores a 225 Kw desde redes aéreas, la acometida siempre será subterránea.

Especiales: Se consideran especiales las acometidas a servicios temporales y provisionales de obra. Deberá constar como mínimo de los siguientes elementos:

Conductor de las acometidas
Caja para instalar medidores o equipo de medición.
Tubería metálica para la acometida y caja de interruptores automáticos de protecciones.
Línea y electrodo de puesta a tierra.

Circuitos ramales:

Los circuitos ramales están constituidos por conductores que parten de los tableros de distribución y transportan la energía hasta los puntos de alimentación. Los circuitos ramales pueden ser compartidos o individuales, es decir, exclusivos para una carga. Un ejemplo de un circuito ramal, lo constituyen los conductores que alimentan los tomacorrientes en una instalación residencial, siendo de tipo compartido, y un circuito ramal exclusivo, lo puede constituir la alimentación de un motor de gran potencia en sistemas industriales.El CEN en su sección 100, define un circuito ramal como "… los conductores del circuito entre el último dispositivo contra sobre corriente que protege el circuito y las salidas…" (p: 998)Por su parte la sección 225 del CEN se dedica a los requisitos para los circuitos ramales y circuitos de instalación exterior.

Clasificación de los Circuitos Ramales:

Los circuitos ramales, han sido clasificados inicialmente en dos grandes tipos: individuales o exclusivos y uso variado. Pero por otra parte de acuerdo al uso más común que se le suele dar a los ramales se suelen distinguir:

Circuitos de alumbrado: Son los circuitos utilizados para alimentar las luces de uso general y algunos artefactos de poca potencia, conectados directamente o por medio de tomacorrientes o enchufes.

Circuito de Tomacorrientes:Es utilizado para alimentar a los artefactos portátiles de poco o mediana potencia. Los artefactos se conectan por medio de tomacorrientes y enchufes.El CEN en su sección 100, establece que un tomacorriente es un dispositivo de contacto instalado en una salida para la conexión de un solo enchufe.Por otra arte, el CEN (sección 100) define un enchufe..."como el dispositivo que, por su inserción en un tomacorriente, establece la conexión entre los conductores de un cordón flexible.

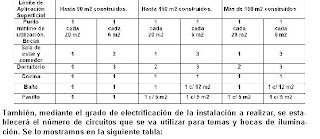

¿COMO REALIZAR UNA INSTALACIÓN? A continuación le daremos una serie de consejos útiles para comenzar a diseñar y construir su instalación eléctrica, de manera sencilla y eficiente. Los pasos a seguir son los siguientes:Diseño;Construcción;Verificación;Habilitación y Puesta en Servicio.DiseñoPrimero debemos saber la superficie que posee cada habitación de la casa, por ejemplo, los metros cuadrados que ocupa el living comedor, un dormitorio, etc. Esto se utilizará para determinar la cantidad de bocas de alumbrado y tomas corriente que se colocará en cada uno de ellos. Se podrá determinar por medio de la siguiente tabla, conforme a las normas vigentes (AEA).




fase, neutro y tierra:

Los tres cables que van a los enchufes de tu casa son: la fase, el neutro y la toma de tierra (verde -amarillo), que no lleva corriente y sólo es un elemento de protección por si se deriva corriente de un aparato a su carcasa (por un mal contacto). El neutro hacer que derive la corriente a tierra por ese cable y no por el cuerpo de la persona que maneja el aparato.
La diferencia de potencial entre fase y neutro es de aproximadamente 220 V (compruébalo aplicando las puntas del voltímetro a los agujeros del enchufe).
Para sabe cuál de los dos cables es la fase (el cable que si le tocas tiene 220 V respecto a ti, y que te daría un corrientazo o incluso te mataría) se usa un busca polos.

Es un diodo que se ilumina al circular corriente por tus dedos y a través de él. Entre los dos ofrecéis una grandísima resistencia y por lo tanto pasa una intensidad muy baja, tan baja que ni las notas. I = 220 / R

Este código cromático es de reciente utilización, y hasta no hace mucho tiempo existía otro distinto:

- Rojo. Cable de fase.
- Negro. Cable neutro.
- Verde. Conductor de tierra.

Normas generales para la instalación en interiores Las rozas y huecos en la instalación interior se realizarán según las siguientes instrucciones:
- Las rozas se harán siguiendo caminos verticales y horizontales y a las distancias máximas de esquinas, marcos de puertas y ventanas, etc... Que se señalan en la figura.
- Las cajas de interruptores, conmutadores y pulsador de timbre se colocarán a una altura de suelo entre 1,10 y 1,20 m. La distancia al extremo del tabique será de unos 10 cm, para facilitar la colocación de embellecedores o tapajuntas si los hubiese.
- La distancia al techo de las cajas de derivación y timbre será de 20 cm.
- La distancia al suelo de las cajas de base de enchufe será de 20 cm.




Herramientas necesarias:

Nivel de burbuja - Compás - Alicates de corte
Plomada - Martillo o maceta de albañil
Tenazas de albañil - Cortafríos - Cuerda de trazar
Paletín de albañil - Llana y espátula - Barreño para yeso
Destornilladores - Pelahilos

Materiales necesarios:

Tubo protector aislante (tubo corrugado)
Caja de derivación para empotrar
Caja de mecanismos para empotrar
Interruptores - Bases de enchufe
Clemas o regletas de conexión
Yeso - Clavos o puntas
Cómo proceder
Para hacer las rozas - Marque en la pared, con la máxima precisión, el camino por donde vayan a ir los tubos (tenga en cuenta las normas generales de instalación en interiores).


Perfore la roza con el cortafríos o la acanaladora. El fondo de la roza debe ser más ancho que la entrada, por lo que es aconsejable utilizar un cortafríos triangular (2). - Marque los lugares donde vayan a ir colocadas las cajas de derivación y las de mecanismos (bases de enchufe, interruptores, etc...).
- Realice el hueco para las cajas de mecanismos y de derivación de forma que sólo sobresalga la tapa por encima del nivel de la pared.
- Perfore en las cajas los agujeros previstos por donde posteriormente entrarán los tubos, teniendo en cuenta el diámetro de los mismos.
- Meta cada caja en su hueco correspondiente sujetándola con cuñas de madera, para que quede bien colocada.
Para instalar el tubo en las rozas
- Mida la longitud del tubo que hace falta desde una caja a otra y corte el tubo, dejando que sobresalga un poco por dentro de la caja (3).


- Clave unas puntas cada 10 cm aproximadamente para que el tubo se mantenga dentro de la roza (4). Con la ayuda de la guía pasahilos pase todos los cables que necesite, de una sola vez, por los tubos de caja a caja. Deje que sobresalgan unos 10 ó 20 cm en cada caja.

- Moje la roza y enyese provisionalmente a trozos para que el tubo quede bien sujeto. A continuación quite las puntas (5). - Empalme cada conductor en el borne correspondiente, conservando toda la longitud del cable.

- Enchufe provisionalmente unos casquillos con bombillas en las salidas de luz (apliques o lámparas de colgar). Utilice para ello clemas de empalme (6).
- Corte la alimentación general de su vivienda desconectando el magneto-térmico o automático general del cuadro general de protección.
- Empalme el circuito empotrado a la alimentación general.
- Vuelva a conectar el magneto-térmico. - Compruebe que la instalación funciona correctamente.
- Corte de nuevo la alimentación.
- Tape las rozas definitivamente, mojándolas y aplicando yeso espeso reciente. Vaya retirando las puntas según vaya tapando la roza.
- Quite el yeso sobrante con la llana, alise y déjelo secar.
- Si es necesario, enlúzcalo.
Corte los cables del tamaño adecuado y haga las conexiones de nuevo una por una. Deje unos 10 cm de cable de más (7).
-Tape las cajas. Estas tienen que quedar siempre a la vista y nunca tapadas por tapicerías o papeles pintados.
- Vuelva a dar la corriente general. - Conserve el esquema de su instalación para casos de avería o modificación.

ATENCIÓN:

SI REALIZA ALGUNA INSTALACIÓN EN CUARTOS DE BAÑO TENDRÁ QUE AJUSTARSE A LA NORMATIVA VIGENTE SEGÚN EL REGLAMENTO DE BAJA TENSIÓN.
Un truco
Unte los cables con un poco de jabón o parafina, de esta forma se deslizarán mucho mejor por el interior de los tubos aislantes a la hora de meterlos.
· A la entrada de la vivienda se dispone de un pulsador y su correspondiente timbre, que estará conectado en el interior de la vivienda.
· En la entrada, es decir, en el comedor se instalará un interruptor a un punto de luz.
· En el comedor se instalará dos puntos de luz accionado por dos interruptores.
· En el cuarto de baño se situará un punto de luz simple accionado por un interruptor.
· En el dormitorio principal se instalarán un punto de luz conmutado desde tres puntos ( con cruzamiento).
· En el otro dormitorio se instalará un punto de luz simple accionado por un interruptor.
· En la cocina se instalará un equipo de 2 fluorescentes de 18 W con sus correspondientes cebadores y reactancias.
· En la terraza se instalará un punto de luz simple accionado por un interruptor.
· En la galería se instalará un punto de luz simple accionado por un interruptor.
· En el lavadero se instalará un punto de luz simple accionado por un interruptor.

Calculo de potencia:

La ecuación general para calcular potencia es:
P=V*I=Watt
Para circuitos en serie:
PT=P1+P2+P3…….
P1=VR1*IT
Para circuitos en paralelo:
PT=VT*IT
P1=VR1*I1
Para circuitos mixtos depende la zona del circuito en la que estemos trabajando; es decir si estamos en forma serie o paralelo.
Potencia aparente:
P=V*I=VA
Potencia efectiva:
P=V*I*COS <=WATTIOS
POTENCIA REACTIVA:
V*I*SEN<=VAR
